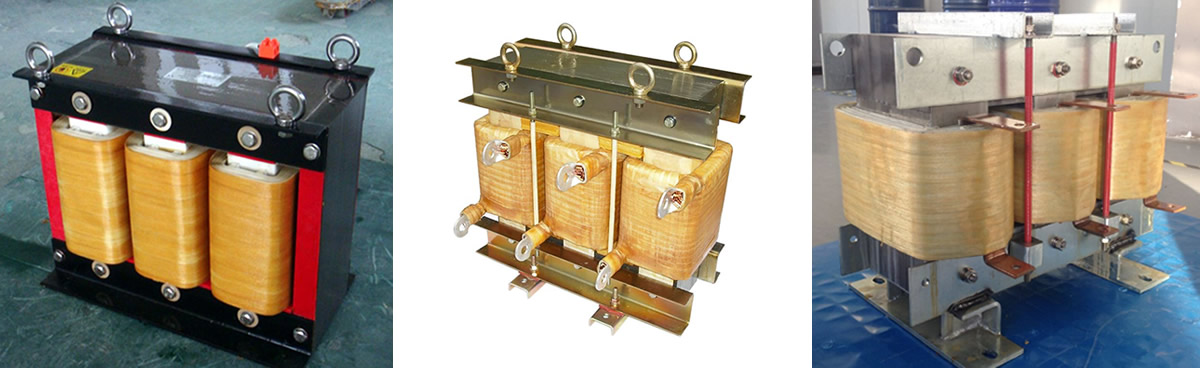

能量回饋電抗器
-
產品參數
產品編號：08
產品型號：BC-CJX100A
產品描述：研發中心經過技術攻關，研發出15年新款能量回饋電抗器，產品外觀工藝整體水平接近國外同類產品，相關參數經過嚴格測試均以順利通過。該系列電抗器主要服務用戶使用場合要求比較高，考慮替代同類進口產品的用戶精心設計，歡迎新老客戶來電咨詢，選型訂購。
研發中心經過技術攻關，研發出15年新款能量回饋電抗器，產品外觀工藝整體水平接近國外同類產品，相關參數經過嚴格測試均以順利通過。該系列電抗器主要服務用戶使用場合要求比較高，考慮替代同類進口產品的用戶精心設計，歡迎新老客戶來電咨詢，選型訂購。
技術參數
1、工作電壓：3*220～1140(VAC)；
2、額定電流：5～2000(A)；
3、使用范圍：適配變頻器功率2.2～1200(KW)；
4、電機頻率：50HZ；
5、開關頻率：1.5～16(KHZ)；
6、壓降：<12%(額定電壓，50HZ和定電流時)；
7、諧波電壓：THD<5%；
8、運行和儲存：-40～+85(℃)；
9、絕緣等級：H級；
10、外殼防護等級：IPOO/IP23；
11、環境濕度：0～98(%)，不凝露；
12、海拔高度：<2000M
產品特點
1、該產品分為三相、為鐵芯環氧澆注干式；
2、鐵芯采用優質進口冷軋硅鋼片，經高速沖床沖剪，具有毛刺小、規則均勻、疊片整齊優美，確保電抗器運行低溫升低噪聲的性能；
3、線圈采用優質鋁箔，經專用箔繞機繞制，具有平整度好，外形美觀的優點；
4、線圈采用先預熱風干，再真空浸漆，鐵軛表面采用特殊工藝處理，鐵芯表面平整有金黃色光澤。
主要用途及使用范圍
變頻器制動時所產生的再生能量回饋到電網，并加以利用，但是整流單元是IGBT，會產生較多的高次諧波電流，進而會對電網污染。所以在變頻器的前端加上能量回饋電抗器和濾波器組合以改善電能質量。
1、能量回饋電抗器采用高耐溫，高耐壓的200級聚酰氬胺漆包線繞制；
2、能量回饋電抗器采用進口材質，鐵芯損耗低，適用頻率高，過載能力強；
3、磁滯伸縮系數為零；
4、能量回饋電抗器采用無氣隙結構，不僅結構簡單，美觀，而且漏磁?。?br/>5、長時間電感可靠無變化。
