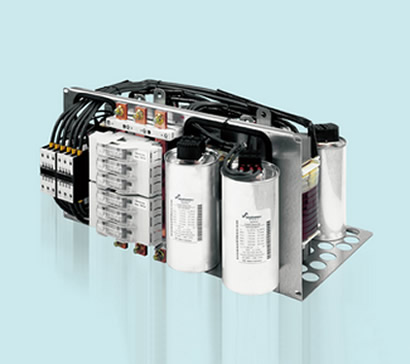

低壓濾波補償模塊 SVG功補償
-
產品參數
產品編號：19
產品型號：BC-CJX100A
產品描述：廣泛應用于石油化工、冶金、電力、煤炭、電氣化鐵路、風電廠以及其他具有或者靠近沖擊性負荷和大容量電動機的工業領域，可以在節能降耗、提高電網安全性和穩定性、提高電網功率因數、改善電能質量等方面，發揮重要作用。
◆ 提高線路輸電穩定性；
◆ 維持受電端電壓，加強系統電壓穩定性；
◆ 補償系統無功功率，提高功率因數，降低線損，節能降耗；
◆ 抑制電壓波動和閃變；
◆ 抑制三相不平衡。
主要用途及使用范圍
廣泛應用于石油化工、冶金、電力、煤炭、電氣化鐵路、風電廠以及其他具有或者靠近沖擊性負荷和大容量電動機的工業領域，可以在節能降耗、提高電網安全性和穩定性、提高電網功率因數、改善電能質量等方面，發揮重要作用。
1、遠距離輸電
◆ 穩定弱系統電壓
◆ 減少傳輸損耗
◆ 增加傳輸能力，使現有電網發揮最大效率
◆ 提高瞬變穩態極限
◆ 增加小干擾下的阻尼
◆ 增強電壓控制及穩定性
◆ 緩沖功率振蕩
安裝SVG系統也成為我國目前正在進行的并網運行提供了堅實的技術保障。
2、城市二級變電站
在區域電網中，一般采用分級投切電容器組的方式來補償系統無功，改善功率因數，這種方式只能向系統提供容性無功，并且不能隨負載的變化而實現快速精確調節，在保證母線功率因數的同時，容易造成向系統倒送無功，抬高母線電壓，危害用電設備及系統穩定性。SVG系統可以快速精確地進行容性及感性無功補償，使SVG在穩定母線電壓，提高功率因數的同時，徹底、方便地解決了無功倒送問題。并且，安裝新的SVG系統時， 可以充分利用原有的固定電容器組和晶閘管相控電抗器（TCR）部分，用最少的投資取得較佳的效果，成為改善區域電網供電質量的有效的方法。
3、電弧爐
電弧爐做為非線性及無規律負荷接入電網，將會對電網產生一系列不良影響，其中主要是：
◆ 導致電網嚴重三相不平衡，產生負序電流
◆ 產生高次諧波，其中普遍存在如2、4次偶次諧波與3、5、7次等奇次諧波共存的狀況，使電壓畸變更趨復雜化
◆ 存在嚴重能夠的電壓閃變
◆ 功率因數低
4、軋機
軋機及其他工業對稱負載在工作中所產生的無功沖擊會對電網造成如下影響
◆ 引起電網電壓降及電壓波動，嚴重時使電氣設備不能正常工作，降低了生產效率。
◆ 使功率因數降低
◆ 負載的傳動裝置中會產生有害高次諧波，主要是以5、7、11、13次為代表的奇次諧波及旁頻，會使電網電壓產生嚴重畸變。
安裝SVG系統可以完美地解決上述問題，保持母線電壓平穩，無諧波干擾。
5、電力機車供電
電力機車運輸方式在保護環境的同時也對電網造成了嚴重“污染”，因電力機車為單相供電，這種單相負荷就造成了供電網的嚴重三相不平衡及較低的功率因數，并產生負序電流。
目前世界各國解決這一問題的唯一途徑就是在鐵路沿線適當位置安裝SVG系統，通過SVG的分相快速補償功能來平衡三相電網，并提高功率因數。SVG以其優異的性能價格比不僅從技術上而且從經濟上完美地解決了這一問題。
6、提升機等重工業負荷
提升機等其他重工業負載在工作中會對電網產生如下影響；
◆ 引起電網電壓降及電壓波動
◆ 功率因數低
◆ 傳動裝置會產生有害高次諧波
安裝SVG可以完美地解決上述問
